Bienvenido a mi página Web
Radioafición, Meteorología y Cacharreo
Radioaficionado desde 1978 como EA1AHA
JUAN CARLOS ACEBAL RAFAEL
AVILÉS – ASTURIAS.
LOCATOR IN73BN (N 43º 32′ 44.1″ W 005º 54′ 22.9″)

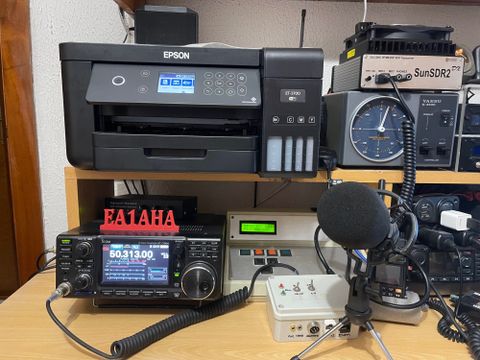

Equipamiento de mi estación
Para HF:

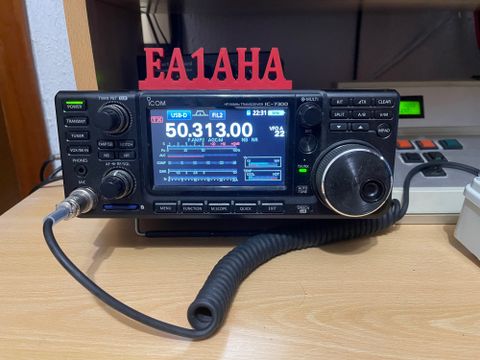

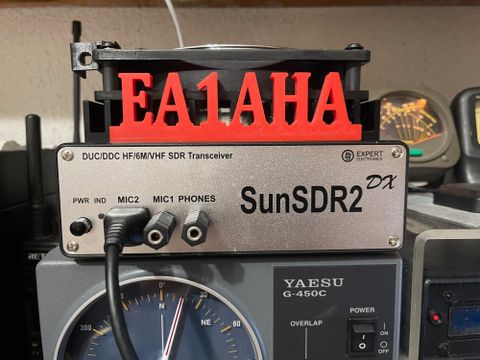

ICOM IC-7300 y SunSDR2DX
Antenas Hy-Gain AV-640 y dipolo para 40 y 80 metros
Para 50 Mhz.:
Antena Direccional de 5 Elementos Cushcraft A505S
Para V-UHF:
Hytera MD 785G y Tytera MD-380
Antena Vertical Diammond V2000
TNC:
RigExpert Standard
RADIOAFICIÓN
MIS TARJETAS QSL
Si contactaste conmigo, recibirás una de estas dos tarjetas
MI POLÍTICA DE QSL
Envío tarjetas de todos mis comunicados, a excepción de los que realizo en 40 metros, ya que en esta banda suelo trabajar solamente con colegas que estan con alguna actividad (vertices, estaciones de ferrocarril, DME, etc), en estos casos solo envío aquellas que recibo, ya que muchos operadores de estas actividades no quieren que se les envíe la QSL.
Tambien confirmo TODOS mis comunicados a traves de LOTW y eQSL
METEOROLOGÍA
Estación meteorológica de EA1AHA
WATSON W-8681 MKII
Datos técnicos de la estación:
Temperatura:
Distancia a la pared o suelo más cercano: 2 m. Tipo de superficie: Suelo artificial Altura sobre el nivel de la calle: 50 m.
Pluviómetro:
Resolución: 0.3 mm.
Corrección con pluviómetro homologado? NO
Anemómetro:
Distancia a la pared o suelo más cercano: 3 m.
Altura sobre el nivel de la calle: 52 m.
Enlaces con mis datos meteorológicos:
Personal Weather Stations (Pws) Weather Underground Cumulus Weather Sofware
CACHARREO
MANDO PARA ROTOR DE CC YAESU G-450CDC
En la revista de URE de Diciembre de 2008 apareció un artículo firmado por roberto (EA1EVS), titulado «Interface de puerto serie para rotor». Este artículo iba dirigido para el rotor de CA Yaesu G-250.
A raiz de ese artículo realicé ese montaje, que me estuvo funcionando hasta principios de 2020, que el rotor se averió.
A partir de ese momento convencimos entre EA1CP y yo a Roberto (EA1EVS) para que diseñara unas nuevas placas para poder adaptar el montaje a rotores de CC (Corriente Contínua). El resultado de todo ello se detalló en un artículo mio en la revisarta de URE de diciembre de 2021 y que de te resumo a continuación

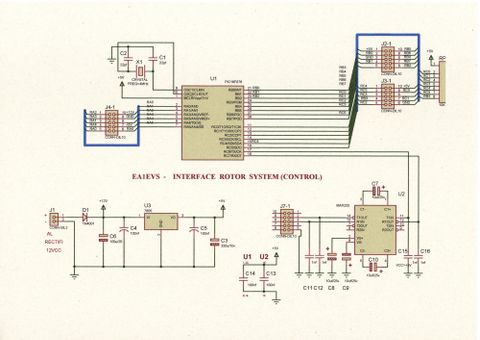

En la foto superior se puede ver el esquema de la tarjeta de control del rotor, así como del interface serie RS-232

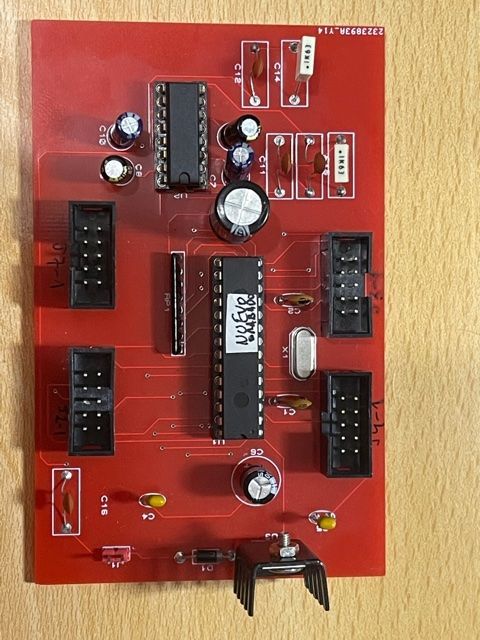

Tarjeta de Control
Aquí se puede ver la tarjeta de control, en la que en el centro está el cerebro del proyecto, que es el PIC 16f876A, que nos va a gestionar todos los movimientos del rotor, las entradas de los pulsadores y la visualización a través de un Display LCD 1602
En esta misma placa se encuentra una alimentación de 12 a 5V (parte inferior de la foto) y la interface para el puerto serie con un MAX-232 (parte superior de la foto).
Tarjetas de Relés y Display

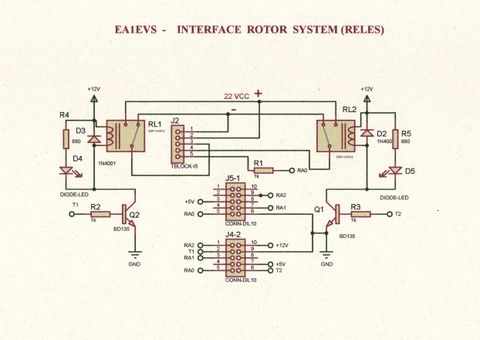

En el esquema SUPERIOR se puede ver como se gestiona la salida de tensión hacia el rotor, para que este gire hacia la izquierda o hacia la derecha, en función de la polaridad que se aplique en su alimentación de CC (Corriente Continua).

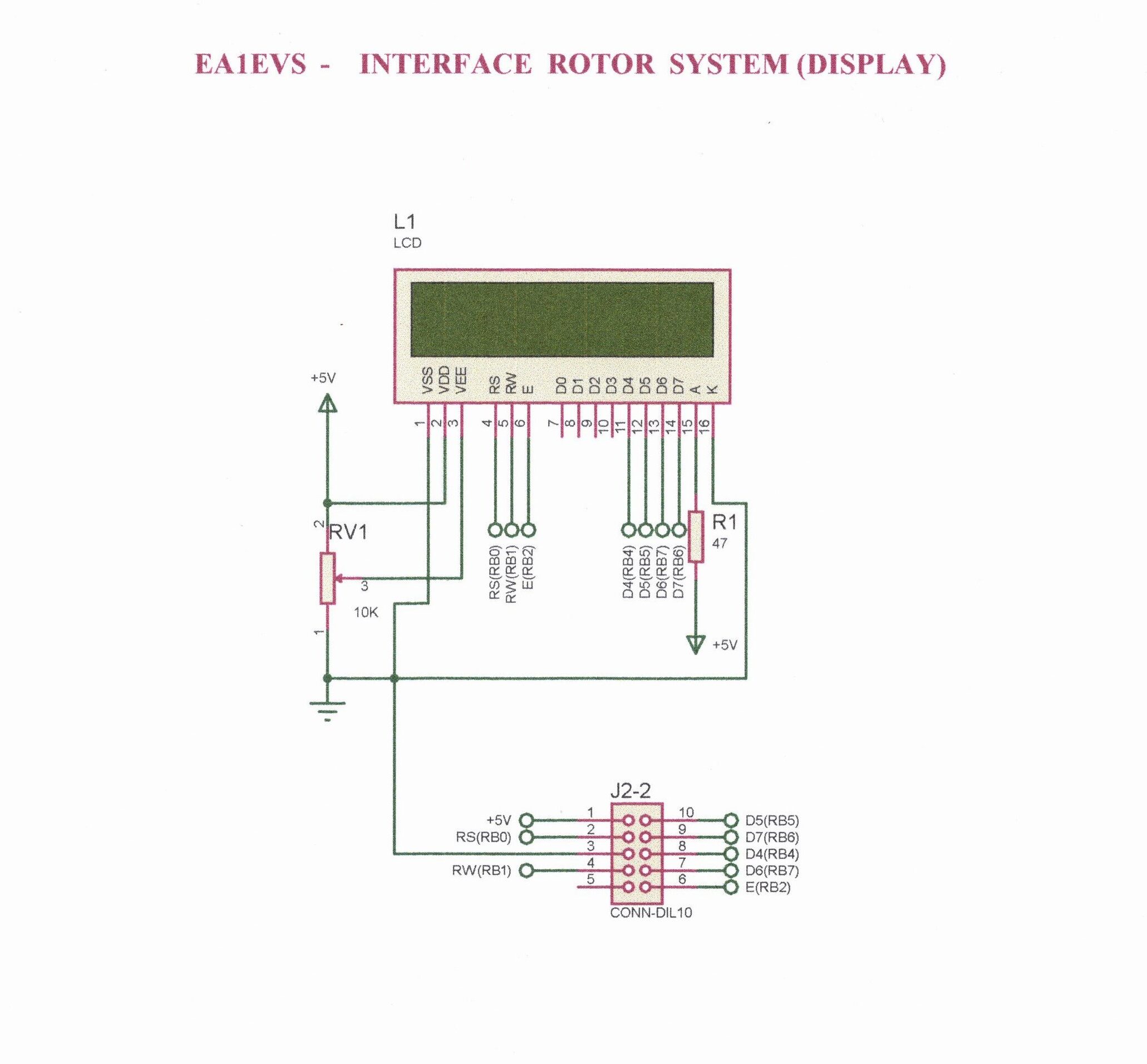

En el siguiente se puede ver el esquema del display.
En las dos fotos foto inferiores se pueden ver las tarjetas de relés y de display ya montadas.
